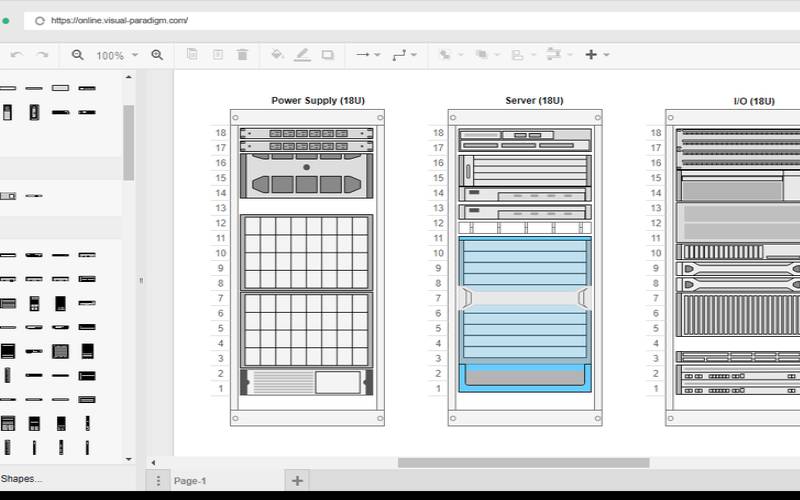

机架图，也称为机架立面图，是服务器机架中IT设备的可视化表示。它们用于跟踪和管理每个机架中的资产以及它们所处的U位置。机架图非常有用，常用于数据中心资产管理和容量规划。机架图提供的信息让您知道您拥有什么设备，您可以在何处部署更多设备，并可以改进故障排除流程。许多数据中心专业人员正在浪费时间使用Visio和Excel等传统管理工具手动维护机架图。

费时。每次移动、添加或更改时，都必须手动更新机架图。必须将资源用于执行这项乏味、重复的任务，而不是用于更具战略意义的项目。

不准确。更新机架图的手动性质不可避免地会导致一定数量的人为错误，从而导致产能搁浅和代价高昂的停机时间。

维护困难。遗留管理工具不是为多用户设计的，并且版本控制不佳。不同的团队成员最终会得到不同的文档，这会导致围绕共享数据的协作减少。

数据中心在不断变化。它们变得越来越复杂和分散，许多组织拥有大量必须远程跟踪和管理的IT资产。许多数据中心经理仍然依赖20年前使用的电子表格和绘图工具。

使用DCIM软件轻松准确地绘制机架图

不要让您的旧数据中心管理工具降低您的工作效率并阻止您充分利用现有数据中心资源。利用数据中心基础设施管理(DCIM)软件来管理您的机架图和资产。使用DCIM，您可以：

自动创建机架图。告别管理多个电子表格和图表。使用DCIM软件，可根据系统中的资产和位置信息自动生成和更新机架图。您甚至可以将资产从一个机架图拖放到另一个。

以3D方式远程可视化您的机架和资产。您不必再访问数据中心来确认您拥有什么设备。使用高保真正面和背面3D图像查看您的所有资产以进行缩放。借助增强现实、来自功率和环境传感器的叠加实时测量读数，3D数据中心可视化甚至比现场更好。

利用包含40,000多个模型模板的庞大模型库。模型库为您部署的每个设备提供图像、尺寸、重量、功率要求和端口信息，从而实现快速准确的资产管理。

一目了然地实时查看机架容量。关联常见的机架容量限制，如空间、电源和冷却。通过易于理解的红-黄-绿颜色编码，可以准确查看哪些机柜具有可用容量来部署更多服务器。

按属性对资产进行颜色编码。通过您跟踪的任何属性以颜色可视化您的资产。例如，如果您资产的客户对您很重要，您可以轻松识别每个货架的所有者以及其中的各个项目。交互式可视化允许您选择一个或多个客户来放大并生成报告。

获取机架的X射线视图。X射线视图直观地从机架上移除钣金件，因此您可以看到您的资产以物理上无法达到的角度进行缩放。查看详细的型号、深度、对准和安装信息以及设备的传感器数据。

知道什么与什么有关。直观地记录所有结构化、跳线和配电布线，这样您不仅可以了解每个机架中的内容，还可以了解这些资产的连接方式。数据中心电缆管理可简化故障排除和影响分析并保持正常运行时间。

与您现有的工具集成。开箱即用的CMDB连接器使您能够自动将数据填充到您希望在其中查看的系统中，从而消除转椅管理。这不仅减少了跟踪资产所需的手动工作，而且提高了数据的准确性并增强了信息的呈现。

使用DCIM软件绘制机架图有哪些好处？

利用完整的DCIM解决方案来创建和管理机架图的主要好处是：

启用单一事实来源。无需管理多个电子表格和绘图文件，将您的所有资产信息放在一个多用户的单一管理面板中，可以高度准确地实时查看您的机架及其内容。

加强跨职能团队的协作。跨数据中心、运营和设施团队实现数据民主化，可以实现数据驱动的协作和围绕共享数据做出更好的决策。

提高生产力。自动机架图使您不再浪费时间创建、更新和管理多个文件，从而可以专注于更高优先级的项目。

更好地指导遥控手。借助3D机架图和端口级信息，您可以向远程技术人员发送极其准确的说明和工作单，以便他们在第一时间做出正确的更改。

减少人为错误。传统机架图工具是手动的，容易出现人为错误。DCIM可实现资产信息的高精度，从而改进容量规划、变更管理等。
